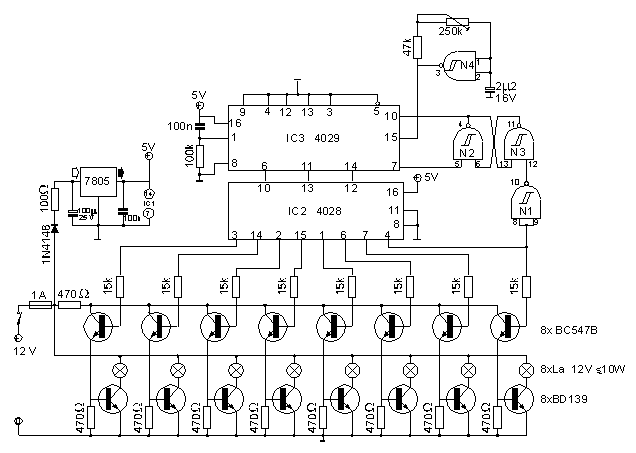

Le schéma structurel:
Beaucoup de personnes me l'ont demand,é donc voici le schéma structurel d'un scanner.
Ce schéma à été repris d'un autre site internet (désolé pour l'auteur je ne me rappèle plus de l'adresse)
Ce scanner possède un seul mode de fonctionnement (vas et viens) dont la période d'allumage des lampes est réglable grâce à un potentiomètre (en haut a droite du schéma (250Kohm))
Ce scanner est fait pour fonctionner avec des lampes dont la puissance est inférieure à 10w
( je n'ai jamais vérifié à cette puissance)
Certains composant peuvent être obsolètes, il vous faudra donc en trouver les équivalents. (la partie de plaisir commence ;))
Ne me les demandez pas je ne les connais pas.
Pour le typon je vous laisse le soin de le confectioner
(tant qu'à faire quelque chose autant le faire du début jusqu'à la fin ^^)
Une réalisation:

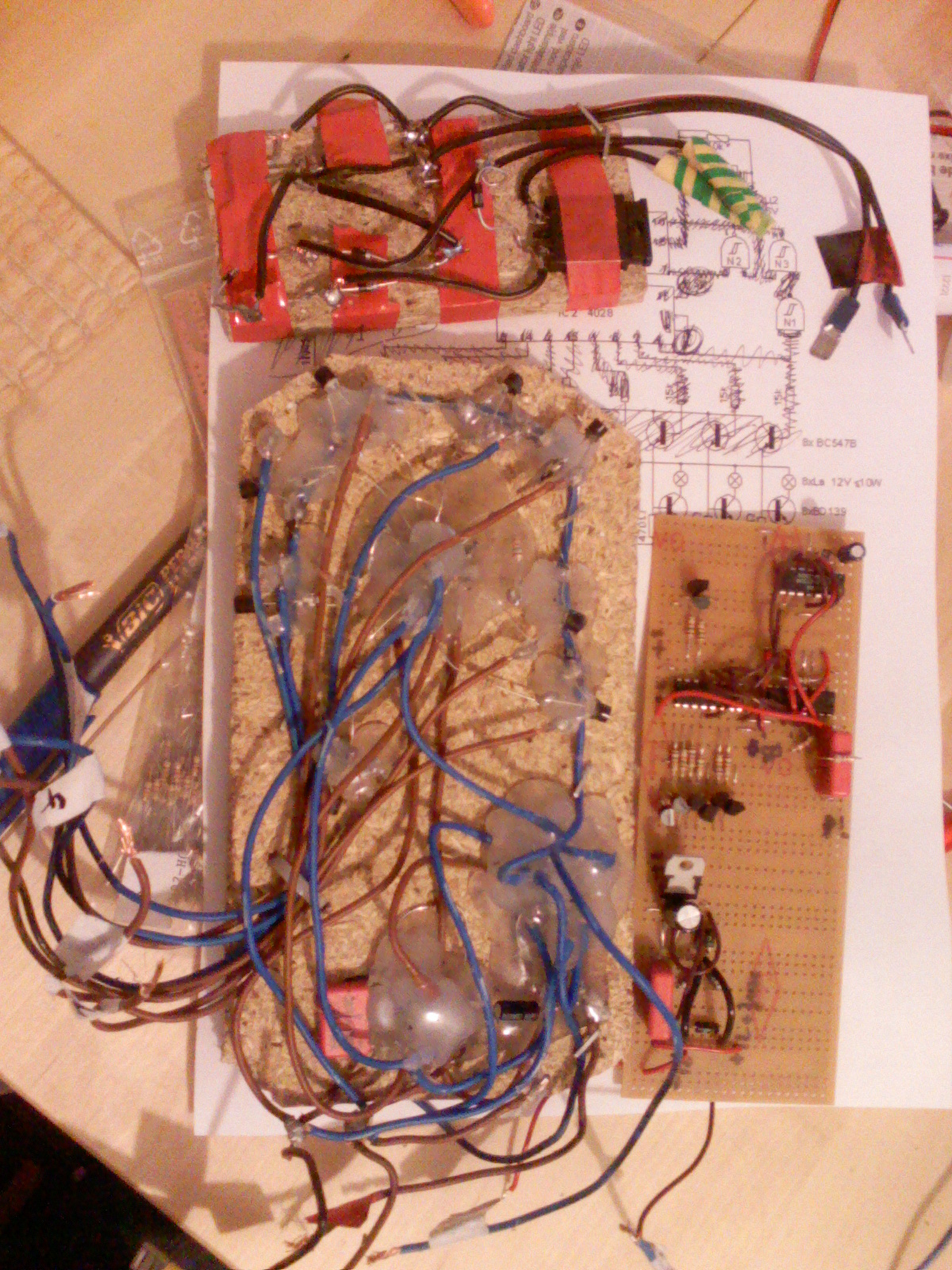

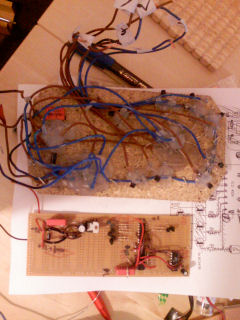

Un fan à réaliser le montage et en voici le résultat.
Les points de coles sont la pour isoler les connexions.
A première vue ce montage n'a pas l'air terrible mais détrompez vous..... ça fonctionne.
Cela montre au moins que n'importe qui peut réaliser le montage avec les moyens du bord.
Les vidéos
Merci à Tybo qui nous à fourni des vidéos prises avec son portable.
Bon d'accord elles sont toutes petites mais ça vaut le détour.
Pour info le scanner est monté sur une citroën C4.
Merci encore à lui pour ces vidéos. (ça vaut le détour)
La deuxième version de Tybo

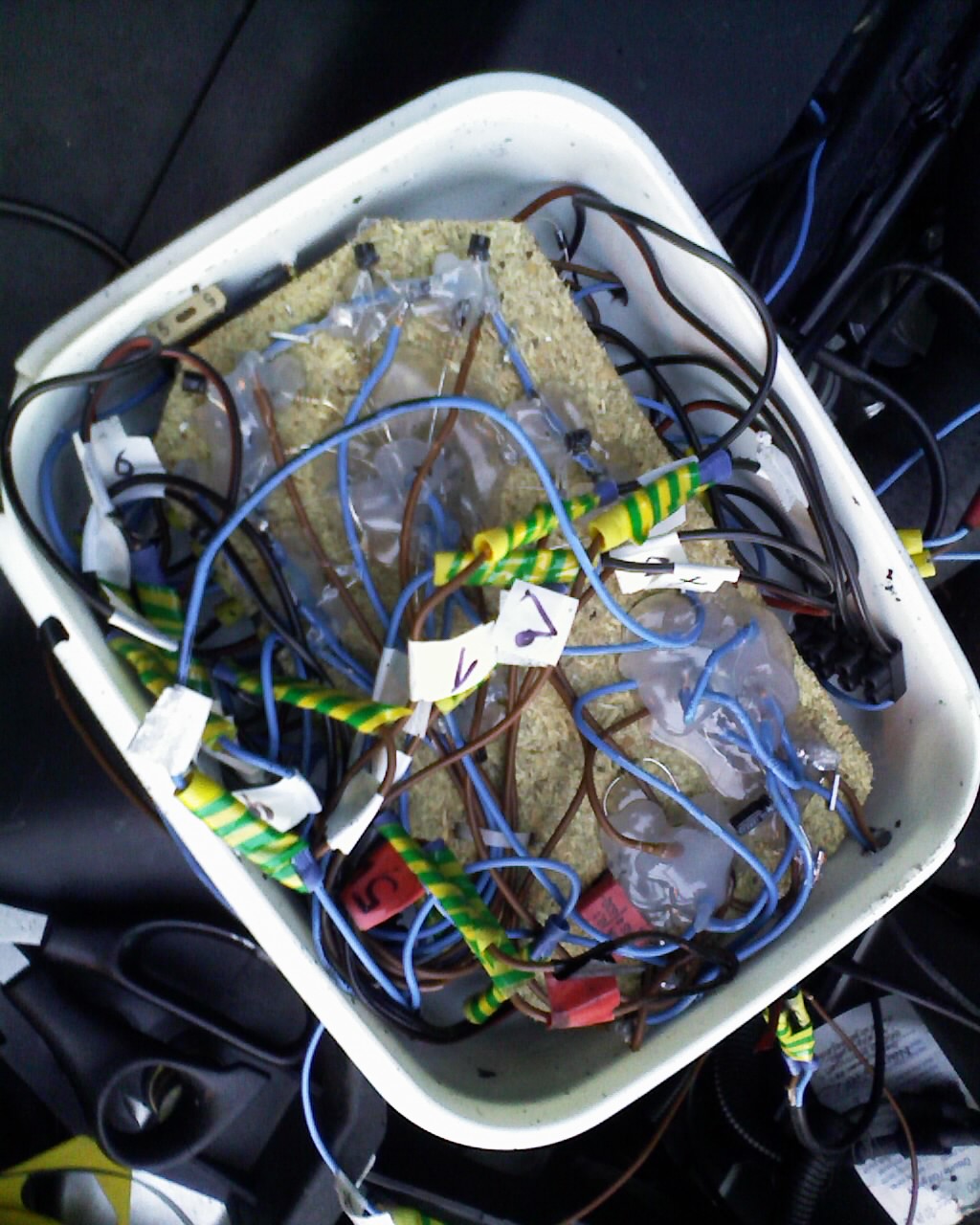

Tybo nous offre le début de sa deuxième version du scanner, avec cette fois un équipement un peut plus approprié.
J'espère avoir de nouvelles photos pour vous les montrer.
Vos réalisations:
Si vous aussi vous avez réalisé votre propre scanner envoyez moi vos photos et vidéo ainsi que vos coordonés je me ferais un plaisir de poster tout ça dans cette section.
Bon courage à tous en espérant avoir d'autres montages comme celui-ci
